Аппликатор Wipe G2

Конструкция аппликатора Wipe G2 от Evolabel позволяет наносить две этикетки на смежные стороны коробки или просто этикетировать на высокой скорости переднюю, боковую, верхнюю или заднюю поверхность. Аппликатор также прекрасно подходит для углового нанесения этикетки, при котором одна часть этикетки наносится на переднюю поверхность, а другая охватывает угловой край и переходит на верхнюю или боковую поверхность коробки.

С помощью уникального чувствительного механизма аппликатор может различить как изделие, что способствует идеальному нанесению этикетки, так и любое препятствие на пути, поэтому он абсолютно безопасен для пользователя. Более того, благодаря этому, аппликатор может быстро и точно наносить этикетки на смежные стороны и угловую поверхность даже самых легких изделий. Вращательное движение соответствует направлению печати, что позволяет наносить на изделие этикетки длиной более 300 мм.

Нанесение этикетки на переднюю, заднюю, верхнюю, боковую поверхность или углы...

Для подвижного механизма и штампа аппликатора, который с помощью вакуума надежно удерживает этикетку, можно установить любой угол нанесения: от небольшого до 200 градусов.

Подвижный механизм аппликатора, который приводится в движение шаговым двигателем, регулируемым импульсным энкодером, позволяет с легкостью наносить этикетки на смежные стороны и углы. Аппликатор также идеально подходит для нанесения этикеток на округлую поверхность по типу бочки.

Аппликатор Wipe G2 подходит ко всем моделям принтеров Evolabel от D43 до T63.

Абсолютно безопасен для пользователя

Легкий, напечатанный на 3D принтере и усиленный углеродным волокном подвижный механизм приводится в действие шаговым двигателем с энкодером, который чувствует приближение изделия, и что более важно, может определить, что на пути, например, палец оператора. Это исключает риск зажатия.

Аппликатор Wipe G2, как и все остальные аппликаторы Evolabel, во время обслуживания автоматически отходит от печатающей головки в положение для обслуживания, обеспечивая свободный доступ при замене бумаги/риббона и чистке печатающей головки.

Техническое описание аппликатора Wipe G2

При разработке аппликатора Wipe G2 компания Evolabel уделила особое внимание таким характеристикам, как легкость использования, надежность и безопасность. Аппликатор полностью автоматизирован, что исключает необходимость ежедневных настроек и калибровок. Работа аппликатора характеризуется вращательным движением, инициированным шаговым двигателем; аппликатор оборудован одним из серии запатентованных штампов Evolabel, что позволяет добиться оптимального нанесения этикетки. Запатентованный штамп создает локальный вакуум путем подачи сжатого воздуха от аппликатора.

Аппликатор Wipe G2 можно с легкостью подключить к любому принтеру Evolabel с помощью двух винтов, трубки для сжатого воздуха и кабеля e-Applicator для электронного соединения.

Управление аппликатором осуществляется с принтера, обычно посредством сигнала с внешнего фотодатчика, откуда поступает информация об обнаружение изделия для этикетирования.

Аппликатор Wipe G2 разработан для высокопроизводительных систем печати и нанесения этикеток; в основном для нанесения этикеток на угол между передней и верхней поверхностью или на верхнюю и/или переднюю поверхность. Аппликатор может быть оснащен моторизированной стойкой для работы с партиями изделий, отличающихся по высоте и месту нанесения этикетки.

Системы печати и нанесения этикеток, оборудованные аппликатором Wipe G2, как правило, выполняют горизонтальную подачу этикетки, при этом печать располагается на верхней стороне. Направление подачи этикетки обычно является обратным направлению конвейера с изделиями. Смотрите примеры использования ниже. Аппликатор оснащен подвижным механизмом длиной 125, 150, 175, 200, 250 или 350 мм и в комплекте с D43/T43 может работать с этикетками размером (30‐118) x (20‐240) мм, в комплекте с T63 ‒ (115‐176) x (20‐240) мм.

Подходящие модели принтеров D43, T43, T63
Минимальный размер этикетки (ШхД) D43, T43: 30x20 мм
T63: 115x20 мм
Максимальный размер этикетки (ШхД) D43, T43: 118x240 мм
T63: 178x240 мм
Технология нанесения этикетки Подвижный механизм с энкодером, приводимый в движение шаговым двигателем
Максимальный угол нанесения 192°
Скорость нанесения Зависит от длины подвижного механизма и размера штампа
Внешние габариты (ШхВхДиаметр) (50 + S) x 345 x 218 мм, где S = Длина подвижного элемента
Передача данных EXT 1 (RS-232)
Вес аппликатора
Аппликатор Wipe G2 125
Аппликатор Wipe G2 150
Аппликатор Wipe G2 175
Аппликатор Wipe G2 200
Аппликатор Wipe G2 250
Аппликатор Wipe G2 350

5,70 кг
5,85 кг
6,01 кг
6,17 кг
6,57 кг
7,37 кг
Подача сжатого воздуха 6 бар, сухой и чистый воздух
Электропитание Питание постоянным током: 24 В постоянного тока / 4,0 А
Мощность (зависит от размера этикетки, длины хода штампа, длины подвижного механизма, скорости нанесения) До 80 этикеток в минуту



Подсоединение аппликатора Wipe G2 к принтеру T43 от Evolabel:

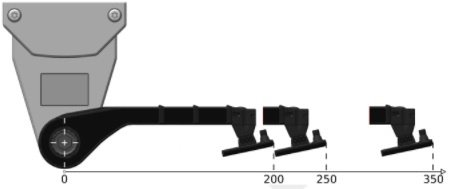

Аппликатор Wipe G2 может иметь подвижный механизм с 6 вариантами длины:

125, 150, 175, 200, 250 и 350 мм

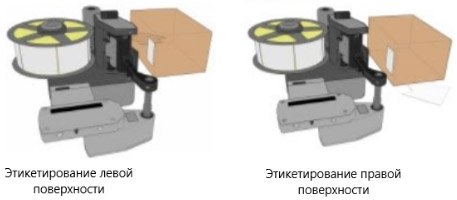

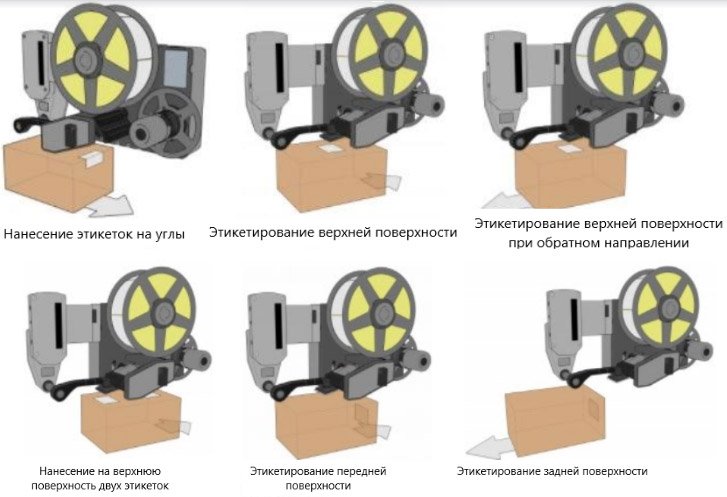

Примеры использования аппликатора Wipe G2:

Видео для ознакомления с аппликатором Wipe G2 от Evolabel
